旋喷桩锚拉挡墙

分享



1、结构体系

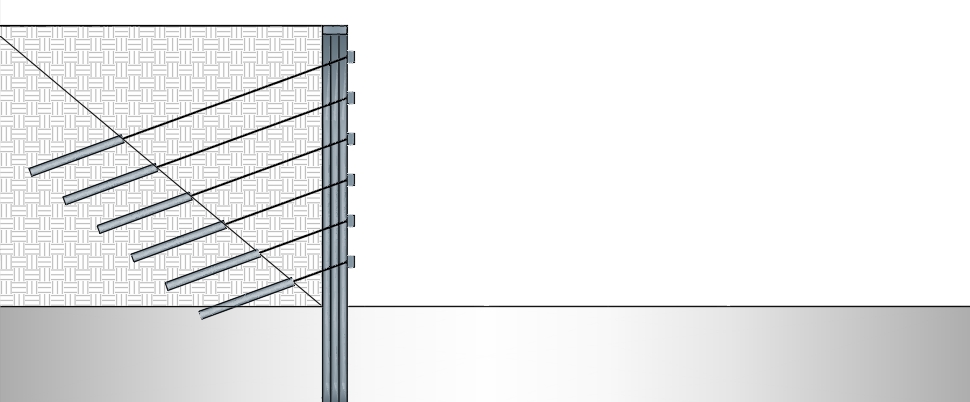

图1 旋喷桩锚拉挡墙结构示意图

图2 旋喷桩锚拉挡墙立体示意图



2、结构特点及适用范围

2.1 结构特点

(1)在土层实施大吨位锚拉;

(2)地下连续墙避免墙板逆作、土体流失;

(3)旋喷桩施工快捷,成本低;

(4)不依赖基岩作为锚拉载体。

2.2 适用范围

(1)高度为15~25米以内土层挖方挡墙;

(2)无锚拉条件边坡,锚固可设置在土层(也可在岩层);

(3)无放坡空间的垂直边坡;

(4)工期短的边坡支挡。



3、关键技术

(1)挡墙结构体系构建(专利技术申请中);

(2)土层分层旋喷锚固体实施方法(专利技术);

(3)锚索预应力控制方法(自有技术);

(4)结构计算模型与设计方法(自有技术)。



4、市场前景

(1)无基岩锚固条件下的土质边坡工程;

(2)成本控制要求高的边坡支护工程。

5、工程应用

重庆江北区某基坑边坡(2020),局部土质边坡,高8.5m,长50m。原设计采用悬臂式抗滑桩方案,现采用旋喷桩锚拉挡墙。工程造价41万元左右,与原设计方法53万相比,节省造价12万(约 22.6%)。
