竖向弧形拱放坡支挡

分享

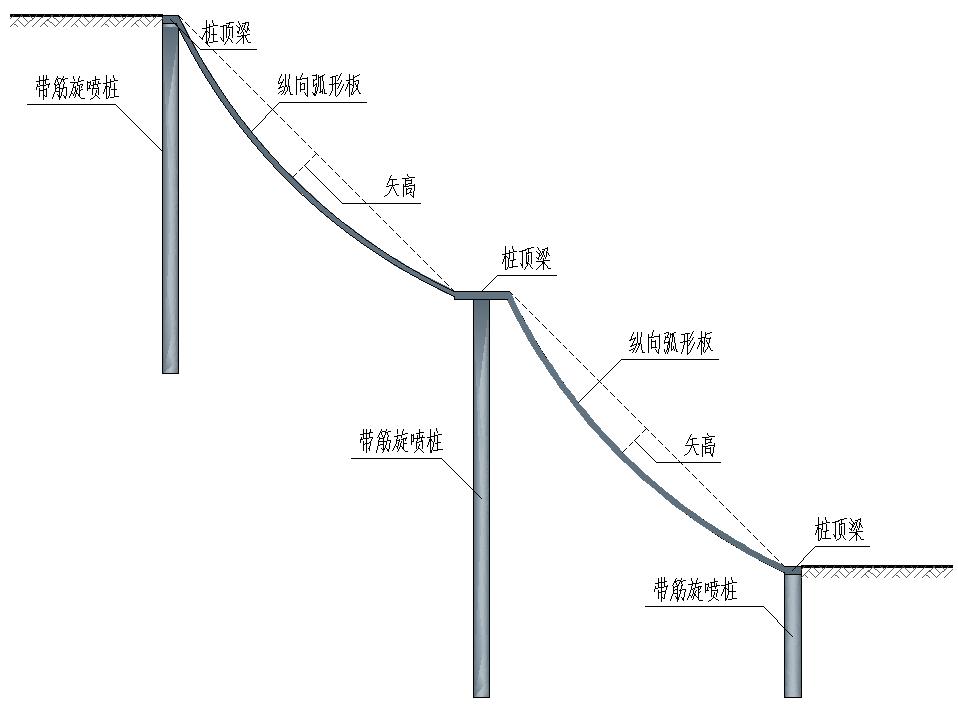

1、结构体系

2、结构特点及适用范围

2.1 结构特点

(1)根据圆弧形滑动计算去除滑动土部分形成稳定斜坡;

(2)旋喷桩提供纵向弧形拱拱脚抗力;

(3)整个斜坡稳定坡率大于传统坡率法;

(4)工程造价相对传统方法低10-40%;

(5)施工速度块,方法简单。

2.2 适用范围

(1)放坡空间不够的斜坡支挡;

(2)放坡坡率30°—50°;

(3)多级放坡10-30m的斜坡工程。



3、关键技术

(1)结构体系构建(专利申请中);

(2)计算方法(自有技术);

(3)弧形板施工方法(自有技术)。



4、工程应用

(1)重庆永川昌州大道海润大厦基坑边坡工程(2013.4)。

海润大厦基坑临时土质边坡采用坡率法,长320m,高8-9m。采用竖向弧形拱放坡支挡,效果良好,无不良现象发生。

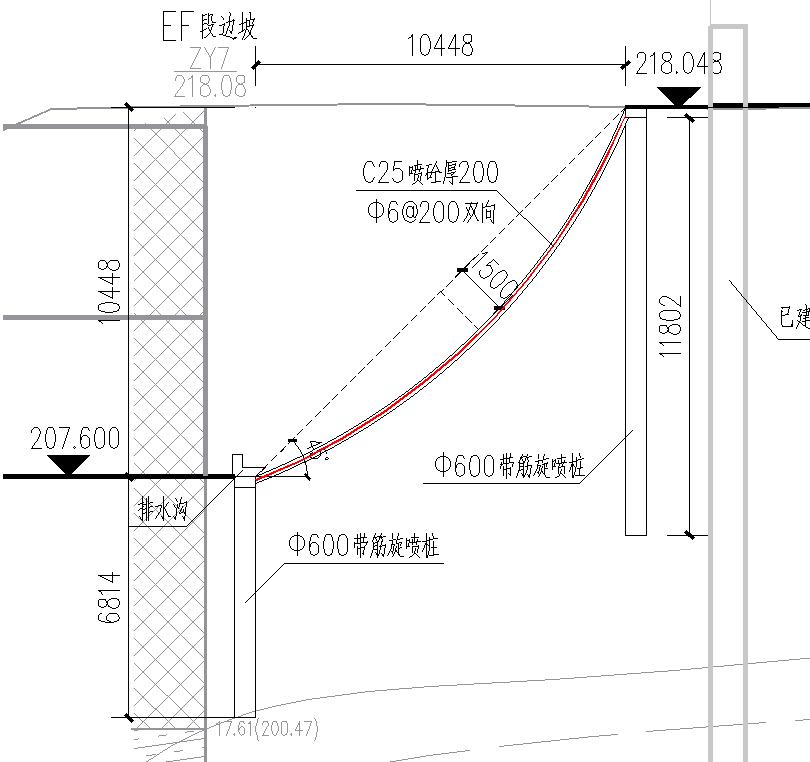

(2)重庆市江北嘴溉澜溪欧鹏央著天域二期工程(2018.4)。

欧鹏·央著天域二期基坑临时边坡工程,填土层厚度17m,采用坡率法(45°),边坡长180m,度10.4m。采用竖向弧形拱放坡支挡,效果良好,无不良现象发生。
